產品介紹：
裝配式SEW高精模板鋼絲網架現澆混凝土圍護墻保溫體系一種裝配式結構與保溫一體化系統，實現與工程主體同施工、同完工、同壽命；符合國家《建筑設計防火規范》，屬于A級防火體系且不受高度限制，建筑工程可不用耐火窗、不加防火隔離帶；取消高空保溫作業工序，無二次結構施工，縮短工期降低工程造價。產品已取得《綠色建材綠色建材評價標識證書》三星認證，并取得了山東省住宅和城鄉建設廳頒發的《山東省建筑節能與產品應用認定證書》及省建筑科學研究院的型檢報告，且符合山東省《裝配式建筑評價標準》的得分要求，屬于裝配式豎向構件技術產品。

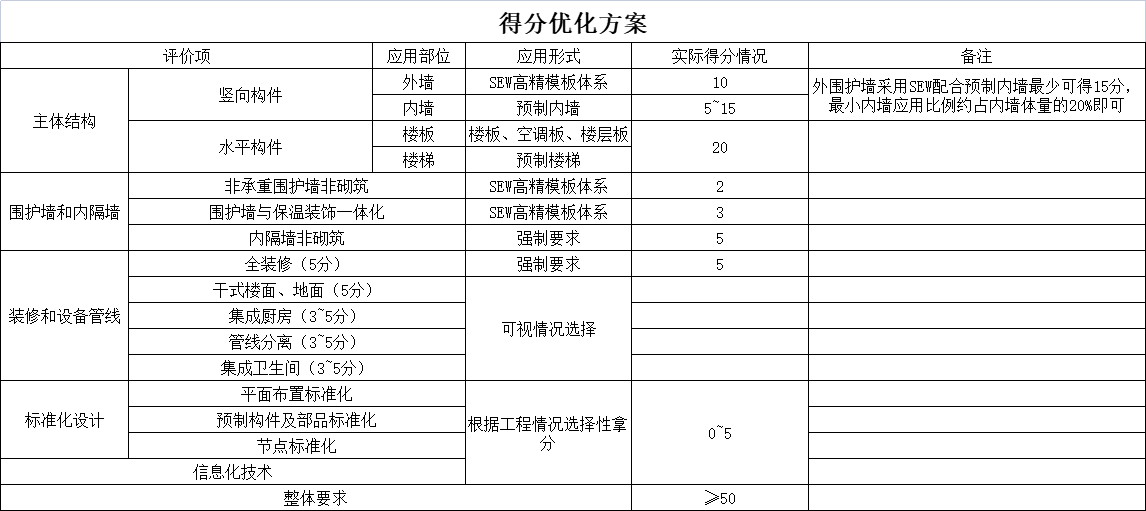

得分情況：

1. 主體結構部分≥15分

表3.0.4主體結構柱、支撐、承重墻、延性墻板等豎向構件部分結合表4.0.1高精模板一次成型且符合無空腔復合保溫結構體要求的豎向構件部分采用SEW高精模板體系可得10分 + 其他豎向構件延伸得分（≥5分即可）。

1. 圍護墻和內墻部分得5分

非承重圍護墻非砌筑得2分；圍護墻與保溫、裝飾一體化得3分。
綜上所述采用SEW高精模板鋼絲網架現澆混凝土圍護墻保溫體系，在裝配式建筑應用中主體結構得分≥15分、圍護墻和內墻得5分，采用SEW高精模板體系合計得分≥20分。

成本優勢：

1. 通過多個裝配式項目應用對比實際測算，僅外墻部分就可節約工程造價300元/㎡（外墻墻面面積）；
2. 外墻得分比例高，設計為高精模板內墻現澆部分還可得2~3分，可以降低預制內墻的應用比例，既提高得分比例又減低工程造價；
3. 保溫同結構主體同施工且施工速度大大快于傳統預支構件施工，縮短施工周期，可大量節省施工人員、設備及各類措施費用；

產品技術優勢：

1. 為現澆結構體系結構性能更穩定、工質質量控制更簡單提升項目品質；
2. 可作為裝配式結構外圍護墻得分，解決了預制墻板套筒灌漿、墻面滲水、立面平整度等諸多施工控制難點；
3. 特有的保溫板定位支撐件的應用，保證了保溫位置、鋼筋保護層及剪力墻主體結構的設計厚度，而且使外保護層施工空間更通透提高施工質量降低施工難度；
4. 特有的底部限位支撐件的應用，成功解決了因混凝土澆筑底部沖擊大造成保溫板位移、斷裂的施工難題和結構隱患；
5. SEW體系不僅在裝配式建筑評價中得分占比高，而且其施工更方便、精度更高更好控、結構性能更安全。

支撐件及施工形式展示：

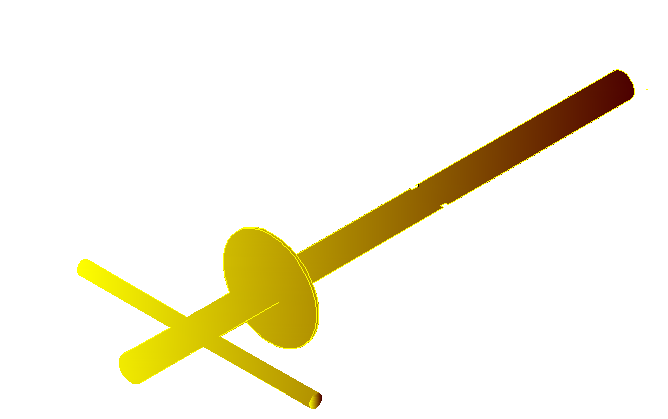

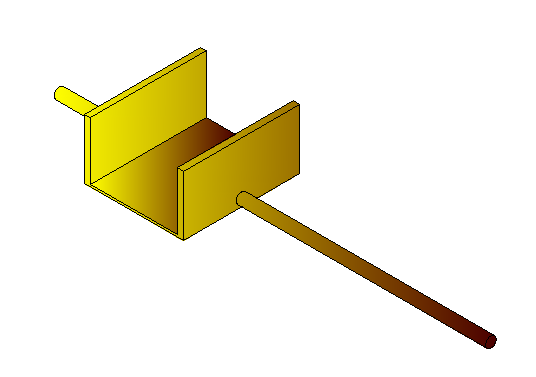

               保溫板定位支撐件                             保溫板定位支撐件

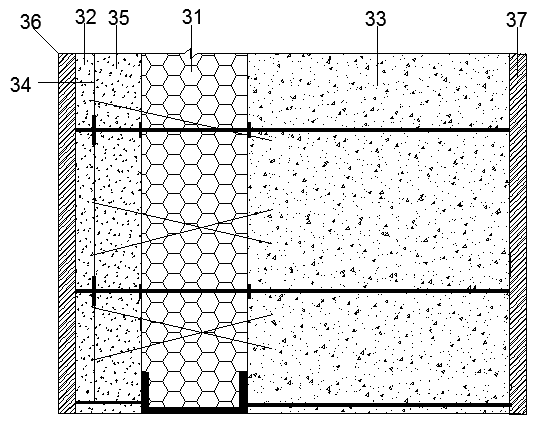

                            剖面詳圖

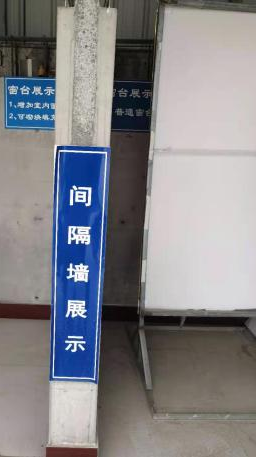

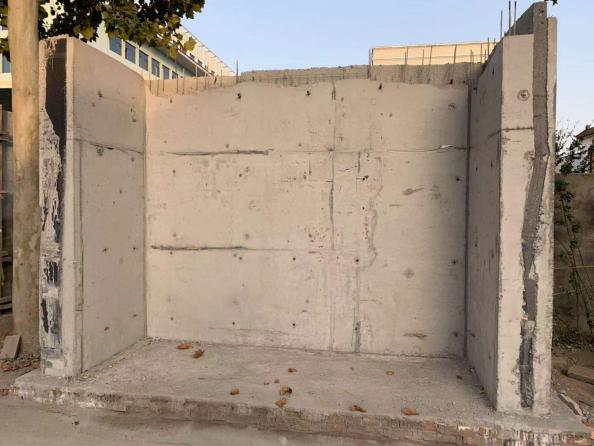

施工對比：

                                         傳統施工做法截面展示                                                                            采用SEW后截面控制展示

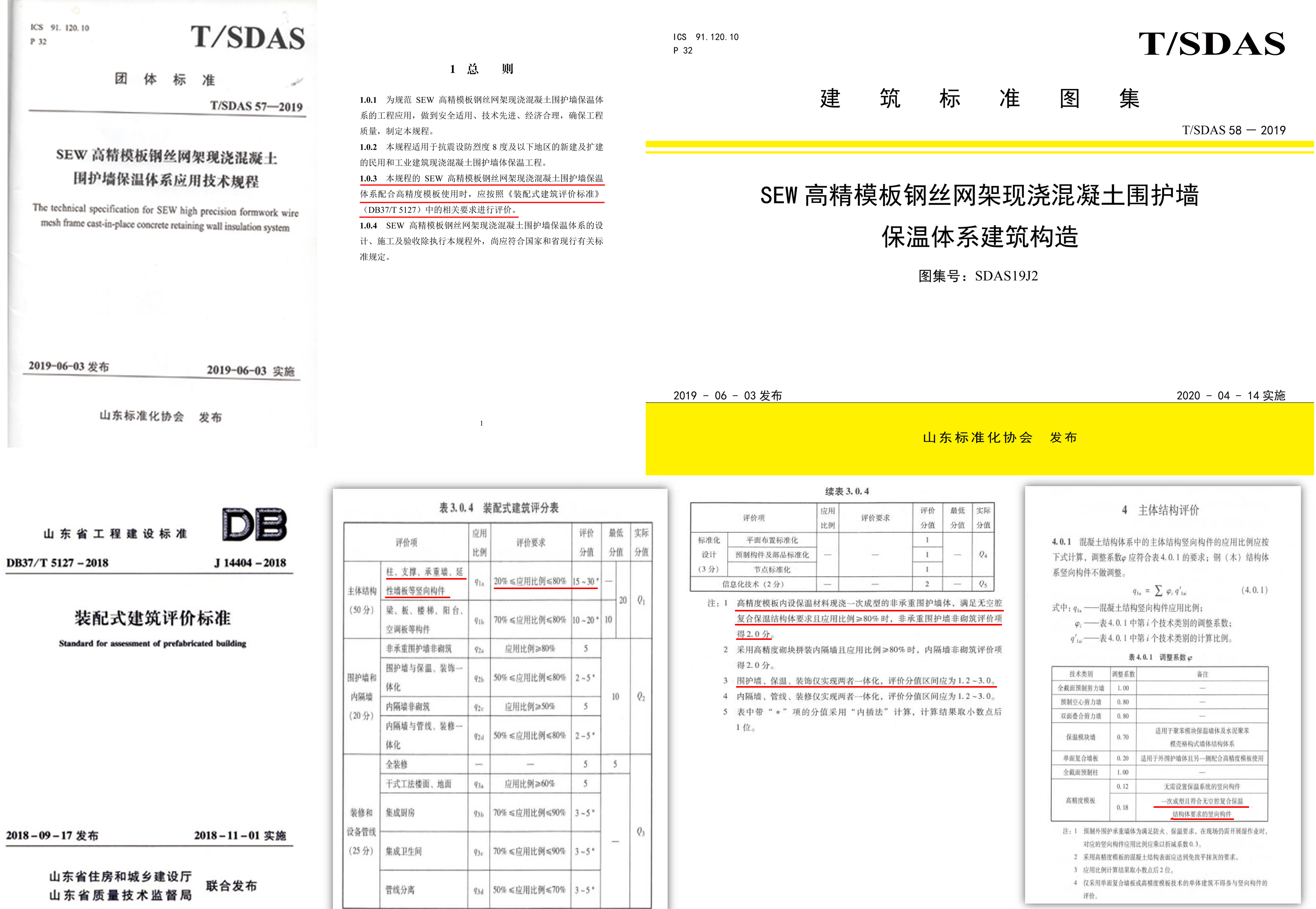

相關標準規范依據：
《建筑設計防火規范》GB50016
《裝配式建筑評價標準》DB37/T5127-2018
《SEW高精模板鋼絲網架現澆混凝土圍護墻保溫體系應用技術規程》T/SDAS57-2019
《SEW高精模板鋼絲網架現澆混凝土圍護墻保溫體系建筑構造》T/SDAS58-2019
